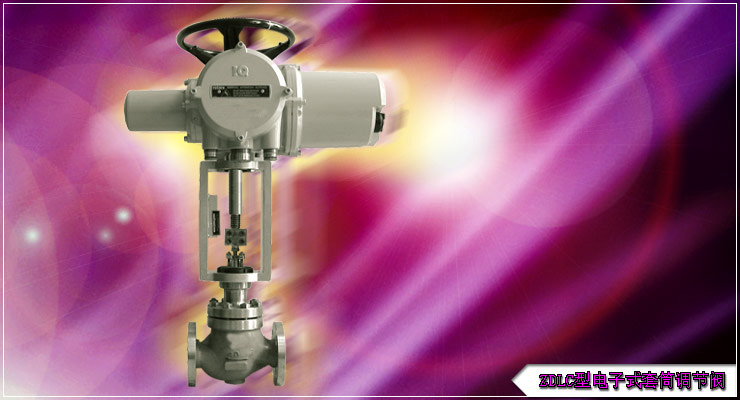

ZDLC型電子式套筒調節閥，由電子式執行機構和LC系列套筒閥組成。電子式執行機構接受4~20Ma.DC直流控制信號，改變閥芯的位置。閥體內插入一個圓筒形套筒，內配一個上下滑動的閥芯，套筒壁上開有特定流量特性的窗孔，閥芯位置的變化使套筒窗孔的流通面積發生變化，從而實現調節流量的目的。閥芯采用平衡型結構，適用于壓差較高的場合。
公稱通徑DN(吋): 1—12
公稱壓力
PN(Mpa): 1.6 4.0 6.4 10.0
ANSI(Lb) : 150 300 600
JIS(K): 10 20 40
流量特性: 線性 等百分比 快開
使用溫度 ℃:
普通型: -17～+220
延長型: -17～+220
熱片型: +420～ +566
特延長I型: -100～-50
特延長Ⅱ型: -190～-100
訂貨須知
1、節閥型號
2、公稱通徑及Cv值
3、公稱壓力
4、輸入信號
5、流量特性
6、使用方式
7、材質和使用溫度
8、附件選擇
|
