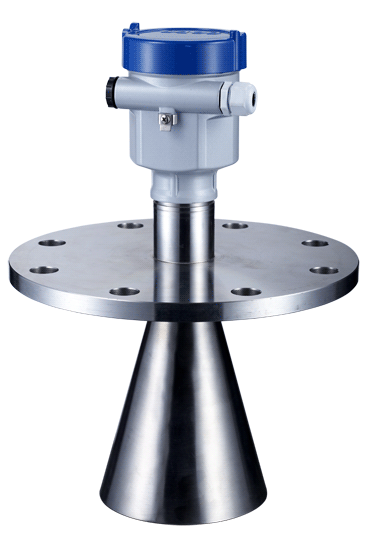

特 征： 喇叭口天線，波束角較小。
應 用： 液體測量或短量程固體測量。能適應過程條件復雜的環(huán)境。
最大量程： 30m
測量精度： ±10mm
過程連接： 法蘭316L
天線材料： 不銹鋼316L /PTFE
過程溫度： -40…200°C
過程壓力： -1.0…40bar
頻率范圍： 6GHz
信號輸出： 兩線制/四線制4…20mA/HART
詳細介紹：
KX53
許可證
P 標準型（非防爆）
I 本安型（Exia IIC T6）（只可選用鋁外殼）
C 本安型+船用許可證（Exia IIC T6）（只可選用不銹鋼外殼）
G 本安型+隔爆型（Exd [ia]ia IIC T6）（選用外殼見下“注”）
天線型式/材料
C 喇叭天線50/不銹鋼316L（僅限導波管安裝）*
D 喇叭天線80/不銹鋼316L（僅限導波管安裝）*
E 喇叭天線100/不銹鋼316L
F 喇叭天線150/不銹鋼316L
G 喇叭天線200/不銹鋼316L
天線延長管
A 無
B 200mm
C 500mm
D 1000mm
E 2000mm
X 特殊定制
過程連接
FA 法蘭 DN50 PN1.6 不銹鋼316L（GB/T9119-2000）
FB 法蘭 DN80 PN1.6 不銹鋼316L（GB/T9119-2000）
FC 法蘭 DN100 PN1.6 不銹鋼316L（GB/T9119-2000）
FD 法蘭 DN150 PN1.6 不銹鋼316L（GB/T9119-2000）
FE 法蘭 DN200 PN1.6 不銹鋼316L（GB/T9119-2000）
YP 特殊制定
密封/過程溫度
2 Viton/-40～+130℃
3 Kalrez/-20～+130℃
4 Viton/-40～+200℃帶散熱片 （過程溫度大于100℃時選用）
5 Kalrez/-20～+200℃帶散熱片（過程溫度大于100℃時選用）
電子組件
B (4～20)mA/HART兩線制
C (4～20)mA/(22.8～26.4)V DC/HART兩線/四線制
D (198～242)V AC/HART四線制
外殼/防護等級
A 鋁/IP67
B 塑料/IP66
D 鋁兩腔/IP67
G 不銹鋼316L/IP67
電纜進線
M M20x1.5
N ½NPT
現場顯示/編程
A 帶
X 不帶
吹掃
A 帶
X 不帶
注: 本安+船用許可證（Exia IIC T6）只限用“A”或“B”電子組件及“G”型外殼；本安+隔爆型（Exd [ia]ia IIC T6）只限用“D”型外殼。
|
