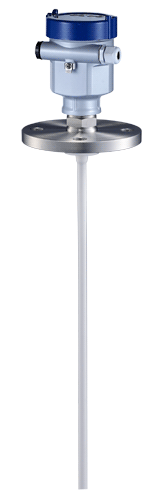

特 征： 全四氟密封天線，耐強酸堿腐蝕。
應 用： 量程較短的酸堿罐體。
最大量程： 6m
測量精度： ±10mm
過程連接： PTFE法蘭
探測組件材料： PTFE
鋼棒直徑： Φ10mm
過程溫度： -40…150°C
過程壓力： -1.0…16bar
信號輸出： 兩線制 4…20mA/HART
詳細介紹：
KXW52
許可證
P 標準型（非防爆）
I 本安型（Exia IIC T6）
C 本安型+船用許可證（Exia IIC T6）
G 本安型+隔爆型（Exd [ia]ia IIC T6）
探測組件型式/材料
A 棒式/PTFE
過程連接/材料
GP 法蘭 DN50 PN1.6 不銹鋼316L（GB/T9119-2000）
NP 法蘭 DN80 PN1.6 不銹鋼316L（GB/T9119-2000）
EP 法蘭 DN100 PN1.6 不銹鋼316L（GB/T9119-2000）
FP 法蘭 DN150 PN1.6 不銹鋼316L（GB/T9119-2000）
YP 特殊制定
過程溫度
A （-40～150）℃
電子組件
B (4～20)mA/HART兩線制
C (4～20)mA/(22.8～26.4)V DC /HART兩線/四線制
D (198～242)V AC/HART四線制
外殼/防護等級（注）
A 鋁/IP67
B 塑料/IP66
D 鋁兩腔/IP67
G 不銹鋼316L/IP67
電纜進線
M M20x1.5
N ½NPT
現場顯示/編程
A 帶
X 不帶
纜（棒）長
4位數字（單位:mm）
注: 本安型（Exia IIC T6）只限用“B”電子組件及“A”型外殼；本安+船用許可證（Exia IIC T6）只限用“B”電子組件及“G”型外殼；本安+隔爆型（Exd [ia]ia IIC T6）只限用“C”“D”電子組件及“D”型外殼; 標配法蘭大小參照GB/T9119-2000 PN1.6MPa尺寸,厚度為15.
|
