工作原理
在測量管中垂直插入一個柱狀物時，流體通過柱狀物兩側就交替地產生有規則的旋渦(如右圖示)，這種旋渦列稱為卡門渦街�？ㄩT渦街的釋放頻率與流體的流動速度及柱狀物的寬度有關，可用下式表示：
F=St·V/d
式中：F----------卡門渦街的釋放頻率
St----------系數(稱為斯特羅哈數)
V-----------流速
d------------柱狀物的寬度。
卡門渦街的釋放頻率F和流速V成正比，因此通過測量卡門渦街的釋放頻率就可算出瞬時流量。斯特羅哈數是渦街流量計的重要系數。在曲線的St≈0.17的平直部分，旋渦的釋放頻率與流速成正比，所以檢出頻率F就可求得流速V，由V求出體積流量。

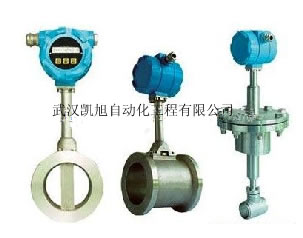

壓縮空氣流量計SF-LUGB的渦街的釋放頻率是由旋渦交替地作用于檢測傳感器(探頭)上的應力通過在它內部的壓電元件來檢出的。
|
|
公稱通徑ＤN
(ｍｍ)
|
流量范圍(ｍ３／ｈ)
|
|
液 體
|
氣 體
|
蒸 汽
|
|
法
蘭
卡
(滿管式)
|
15
|
1.2～6
|
4～28
|
4.4～44
|
|
20
|
1.5～10
|
6～40
|
7.9～79
|
|
25
|
2～16
|
10～60
|
12～120
|
|
32
|
2～20
|
16～160
|
19～190
|
|
40
|
2.5-25
|
25～180
|
30～300
|
|
50
|
3.5-40
|
35～300
|
50～500
|
|
65
|
7.5-70
|
50～500
|
85～850
|
|
80
|
12～130
|
80～800
|
120～1200
|
|
100
|
18～160
|
120～1200
|
190～1900
|
|
125
|
25～250
|
150～1500
|
280～2800
|
|
150
|
50～400
|
320～2800
|
440～4400
|
|
200
|
70～700
|
560～6000
|
790～7900
|
|
250
|
120～1200
|
890～8000
|
1200～12000
|
|
300
|
200～2000
|
1360～12000
|
1780～17800
|
|
插
入
式
|
300
|
200～1800
|
1560～15000
|
1780～17800
|
|
400
|
350～3000
|
2750～27000
|
3200～32000
|
|
500
|
500～4000
|
4300～43000
|
4950～49500
|
|
600
|
700～5600
|
6200～61000
|
7100～71000
|
|
700
|
800～6500
|
7800～78000
|
9300～93000
|
|
800
|
900～7200
|
11000～110000
|
12660～126600
|
|
900
|
970～12000
|
13000～130000
|
15500～155000
|
|
1000
|
1300～12000
|
17000～170000
|
20000～200000
|
|
1100
|
1450～18000
|
19000～190000
|
23000～230000
|
|
1200
|
1630～24400
|
24400～244000
|
28500～285000
|
|
1300
|
2020～25300
|
27000～270000
|
32000～320000
|
|
1400
|
2350～29500
|
31000～310000
|
37200～372000
|
|
1500
|
2550～38000
|
38200～382000
|
44500～445000
|
|
