儀表分類
1．按儀表功能分類LWQ系列氣體渦輪流量計可分為3大類，即：
氣體渦輪流量傳感器/變送器
智能一體化氣體渦輪流量計
智能溫壓補償一體化氣體渦輪流量計
2．功能說明
|
|
■氣體渦輪流量傳感器/變送器
|
|
|
|
|
|
|
|
該類渦輪流量產品本身不具備現場顯示功能，僅將流量信號遠傳輸出。流量信號可分為脈沖信號或電流信號(4-20mA)；儀表價格低廉，集成度高，體積小巧，特別適用于與二次顯示儀、PLC、DCS等計算機控制系統配合使用。該類渦輪流量計均為防爆產品，防爆等級為：ExdIIBT6。
|
|
|
|
按照不同的輸出信號，該類產品可分為LWQ-N-□型和LWQ-A-□型
|
|
|
|
|
LWQ-N-□型
|
LWQ-A-□型
|
|
顯示方式
|
無現場顯示
|
無現場顯示
|
|
信號輸出
|
三線制脈沖輸出，高電平≥8V，低電平≤0.8V
|
工況4-20mA
|
|
供電電源
|
12或24VDC
|
24VDC
|
|
防爆等級
|
ExdIIBT6
|
ExdIIBT6
|
|
|
|
應用場合：可作為工況流量信號的采集儀表，將流量信號遠傳至上位機
|
|
|
|
|
|
|
|
|
|
|
|

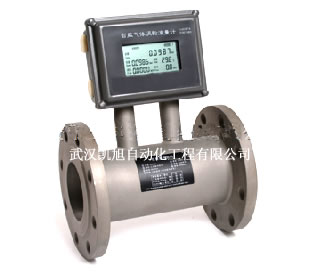

■智能溫壓補償一體化氣體渦輪流量計
|
|
|
|
|
|
|
|
LWQ-D型氣體渦輪量計內置溫度、壓力傳感器和智能流量積算儀，通過微處理單元對實時采集的流量、溫度、壓力信號按照氣態方程進行溫度壓力補償，自動進行壓縮因子修正，然后將標準狀態下的體積流量直觀的顯示出來。
|
|
|
|
※標準狀態流量(標況流量)：指在20℃、生活大氣壓下的氣體流量
|
|
|
|
顯示方式
|
同時顯示標準狀態下的瞬時流量、日累積流量、總累積流量
以及溫度、壓力、電池電量等數據
|
|
信號輸出
|
標況4-20mA、工況脈沖信號、標況脈沖信號、IC卡信號、RS485通訊協議
|
|
供電電源
|
采用內置鋰電池和外供24VDC雙供電方式，當用戶不需要任何信號
輸出功能時可不用對儀表24VDC外供電，儀表自動切換到
內置鋰電池供電，電池電量可連續工作3年以上。
|
|
防爆等級
|
ExdIIBT6
|
|
|
|
應用場合：精確計量或貿易結算
|

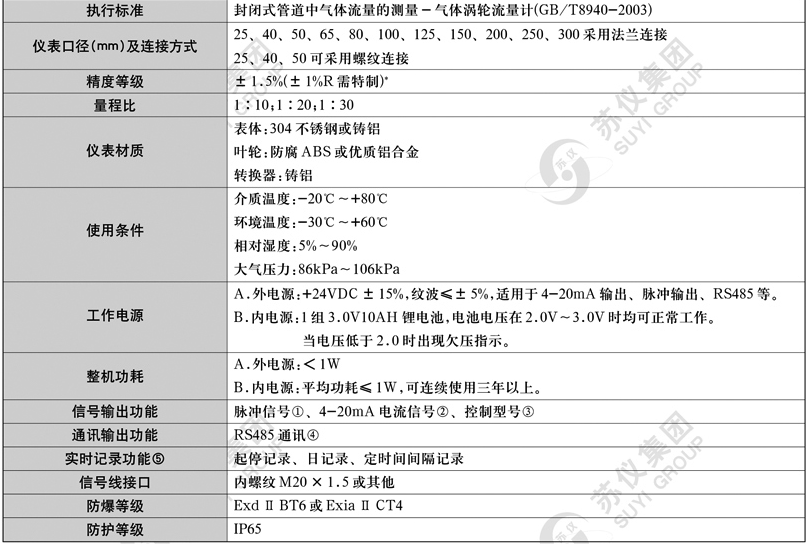

1.基本參數：

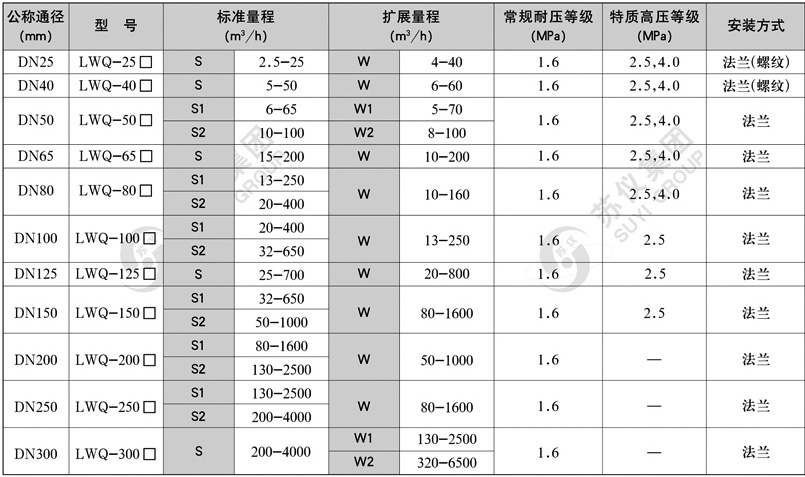

2.測量范圍及工作壓力
注1：表2中“標準量程”中標示的測量范圍為通用測量范圍；(即適用于：LWQ-N/A/B/C/D)
注2：表2中“擴展量程”中標示得測量范圍僅限用于“智能一體化氣體渦輪流量計”或“智能溫壓補償一體化氣體渦輪流量計”(即適用于：LWQ-B/C/D)
1.選型說明
用戶在選型時，應根據管道公稱壓力、介質最高壓力、介質溫度、介質組分情況、流量范圍及信號輸出要求合理選擇流量計的型號規格。
為使流量計的使用性能最佳，流量計的使用流量范圍應在(20%～80%)Qmax范圍內比較合適。
流量計出廠時的信號輸出方式：工況脈沖信號輸出(三線制)、標準流量信號(IC卡)輸出或RS-485通訊輸出。若要求有其它輸出功能，請?jiān)谟嗀洉r(shí)說明
|
