通用技術性能和數
|
|
|
|
輸出信號：4～20MA.DC二線制(模擬)
二線制4～20mA直流信號上疊加數字信號，由用戶選擇線性或開方輸出。(智能)
供電電源：12～45V.DC(詳見負載特性圖)
負載特性：
|
|
|
|
|
|
|
|
電源影響：<0.005%/V
負載影響：電源穩定時，無負載影響。
測量精度：調校量程的±0.2%，±0.25%，±0.5%
(標配精度為±0.5%，若選擇其他精度請?jiān)谟嗀涍x型時注明。)
遷移特性：最大正遷移量500%
最大負遷移量600%
注：① 負遷移量的絕對值，不大于一個工程大氣壓。
② 遷移后的上限或下限絕對值，均不應超過最大測量范圍的上限值。
③ 差壓流量變送器遷移會破壞開方特性，故不能進行遷移。
④ 絕對壓力變送器不能進行負遷移。
阻 尼：通�？稍�0.2～1.67秒之間可調，當灌充惰性液或帶遠傳裝置時，時間常數會增大。
啟動時間：<2秒，不需預熱
工作環境：環境溫度 -29～93℃(模擬放大器)
-29～75℃(數字/智能放大器)
-29～65℃(帶顯示表頭)
環境濕度 0～95%
防護特性：防護能力 IP65
防爆類型：隔爆型 Exd II BT4-6
本安型 Exia II CT5
靜壓影響：零位誤差：±0.5%最大量程限值，對于32MPa在管道壓力下通過調零給予校正。
電磁輻射影響：0.05%最大量程值，接受輻射頻率27～500MHz，試驗場強3V/m。
指示表(%)：電流表 標尺長44.5mm 精度±2%
液晶數顯 精度±0.2%
振動影響：任何方向200Hz振動時，±0.05%/g。
安裝位置：膜片未垂直安裝，可能產生小于0.24KPa的零點誤差，但可通過調零來消除。
重 量：5.4Kg(不包括附件)
|
|
|

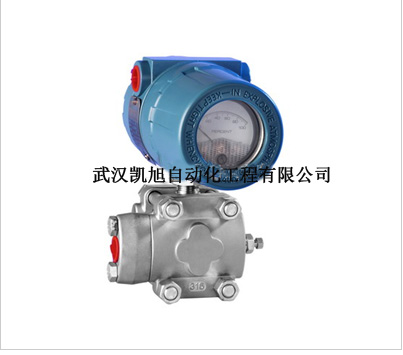

KX-1151DP型流量變送器
|
|
|
|
代號 測量范圍 (KPa)
|
|
3
4
5
|
0 - 1.3 ～ 7.5
0 - 6.2 ～ 37.4
0 - 31.1 ～ 186.8
|
|
|
|
|
代號 輸出形式
|
|
J
|
4～20mA.DC 輸入差壓的平方根，阻尼可調，4位LCD數字或3 LED顯示
|
|
|
|
|
代號 容室和接頭材質 排氣/排液閥材質
|
|
1
2
3
4
|
碳鋼鍍鉻 316鋼
316鋼 316鋼
哈氏合金C 哈氏合金C
蒙耐爾合金 蒙耐爾合金
|
|
|
|
|
代號 隔離膜片材質
|
|
2 316L鋼
3 哈氏合金C
4 蒙耐爾合金
5 鉭
|
|
|
|
|
代號 靜壓允許值 (MPa)
|
|
B
C
D
|
5
10
14
|
|
|
|
|
代號 靜壓允許值 (MPa)
|
|
無
F
|
低粘度硅油
氟油(惰性液,用于制氧系統)
|
|
|
|
|
代號 選用件
|
|
M1
M2
M3
B1
B2
B3
D1
D2
不注
C1
C2
C3
d
I
|
線性指示表 0～100%刻度
平方根指示表 0-10刻度
數顯指示表 4位LCD數字或3 LED顯示
管裝彎支架 (安裝管φ60)
板裝彎支架
管裝平支架 (安裝管φ60)
排氣/排液閥裝在容室側面的上部
排氣/排液閥裝在容室側面的下部
橢圓接頭內螺紋NPT
NPT 外螺紋接頭
M20×1.5丁字接頭
NPT 外螺紋接頭
隔爆型，防爆標志ExdⅡBT4-6
本安型，防爆標志ExiaⅡCT5
|
|
|
|
|
|
|
|
KX-1151DP 3 J 2 2 C M3 B1 0～2.5KPa 選型舉例
|
|
注：外形尺寸、安裝方式、引壓連接方式參見WY-1151DP差壓送器的引壓連接方式。
|
|
