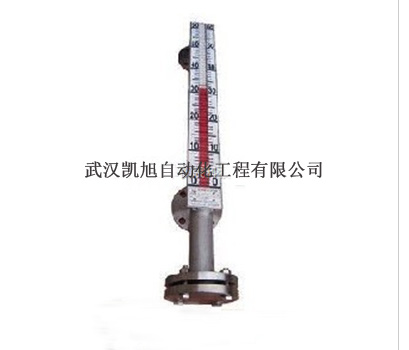

磁性翻板(翻柱)液位計是采用國外先進技術，利用磁感應原理，按行業標準HG/T21584-95 HG2742-95研制而成的新型的物位儀表。
廣泛應用于冶金、石油、化工、印染、制藥、食品等行業的各種塔、罐、槽、球形容器鍋糧設備內介質的液位、界位指示。 其工作原理是：它有一容納浮球的腔體我們稱其為主體管或外殼，它通過法蘭或其他接口與容器組成一個連通器；這樣它腔體內的液面與容器內的液面是相同高度的，所以腔體內的浮球會隨著容器內液面的升降而升降；這時候我們并不能看到液位，所以我們在腔體的外面裝了一個翻柱顯示器，因為我們在制造浮球時在浮球沉入液體與浮出部分的交界處安裝了磁鋼，它與浮球隨液面升降時，它的磁性透過外殼傳遞給翻柱顯示器，推動磁翻柱翻轉180°；由于磁翻柱是有紅、白兩個半圓柱合成的圓柱體，所以翻轉180°后朝向翻柱顯示器外的會改變顏色(液面以下紅色、以上白色)，兩色交界處即是液面的高度。
磁性翻板(翻柱)液位計顯著的特點是介質與指示器完全分隔，所以安全、耐用！各種型號的液位計配上液位報警、控制開關等，可以實現液位的上下報警、上下限位的信號控制。另外，利用干黃管芯片組成的液位變送器，可以實現信號的連續輸出(4-20mA模擬量信號)。與現場或遠程的計算機、數顯表等連接、控制。
[結構特點]
該型液位計內襯四氟，能夠用于有腐蝕性的介質。
[主要技術參數]
測量范圍：300～9000mm或用戶提出
測量精度：±10mm
工作溫度：≤150℃
工作壓力：0 ~ 2.0MPa
主體材質：304，316L不銹鋼
工作電壓：無
輸出信號：按用戶要求可以配開關信號(點通型 、自保型)或4-20mA連續模擬量信號
|
