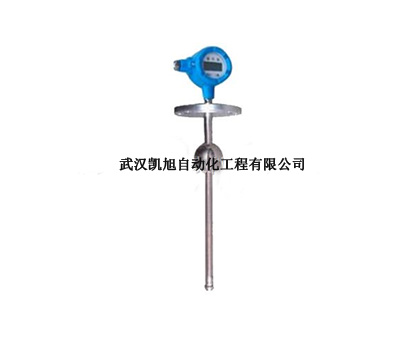

磁致伸縮液位計
▲ 工作原理
磁致伸縮液位計由電子倉內電子電路產生一起始脈沖，此起始脈沖在波導絲中傳輸時，同時產生了一沿波導絲方向前進的旋轉磁場，當這個磁場與磁環或浮球中的永久磁場相遇時，產生磁致伸縮效應，使波導絲發生扭動，這一扭動被安裝在電子倉內的拾能機構所感知并轉換成相應的電流脈沖，通過電子電路計算出兩個脈沖之間的時間差，即可精確測出被測的位移和液位。
▲ 適用范圍及特點
磁致伸縮液位計使用進口芯片和先進工藝生產，經過公司技術人員的改進，產品設計合理、安裝方便、結構精巧、環境適應性強、不需定期重標和維護。具有精度高、穩定性好、可靠性高、輸出信號多樣、使用壽命長、安全可靠等優點。 廣泛應用于工業過程控制、石油加工、制藥、食品加工、水處理、加油站地下庫存等領域中的液位、溫度、密度、界面情況等物理參數的監測、警報與控制。
▲主要性能參數
●量程范圍：0—12米，( 可根據用戶要求定制)；
●工作電源：24VDC ；
●信號輸出：4-20mA標準電流信號/HART協議；
●測量精度：±1mm或0.3%FS(電流輸出型)；
●工作壓力：≤ 4.0Mpa；
●介質要求：密度≥0.5g/cm3 、粘度≤0.005Pa.s；
●工作溫度：T1:0~70 ℃、 T2：-25~+80 ℃、 T3：-40~+85℃；
●重復性誤差：優于0.01%FS；
●分辨率：優于0.01%FS
●遲滯： 優于0.01%FS
●溫度影響：±0.007%FS/ ℃
●零點調整范圍：20%FS
●滿量程調整范圍：20%FS
●頻率響應時間：0.2~5ms (根據量程大小而定 )；
●連接形式：法蘭連接；
●防爆標志：隔爆型 :EXd Ⅱ BT4
●外殼防護等級：IP65
●測桿承受的壓力： ≤34Mpa
|
