一、功能特點

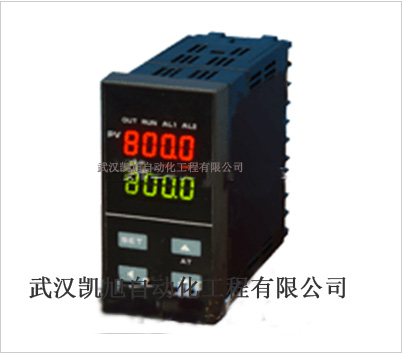

KX-203智能頻率計/轉速表多重保護、隔離設計、抗干擾能力強、可靠性高,良好的軟件平臺，具備二次開發能力，可以滿足特殊的功能要求,具有自校準、人工校準和對傳感器修正的功能,完善的網絡通訊功能，與各種帶串行輸入／輸出的設備進行雙向通訊，組成網絡控制系統
二、主要技術指標
基本誤差：0.5%FS或0.2%FS±1個字
顯示方式：雙排四位LED數碼管顯示或單排六位LED數碼管顯示
報采樣周期：0.2秒
輸入信號：摸擬量1～5V或4～20mA二線制脈沖，TTL脈沖，NPN、PNP型電壓脈沖
測量范圍：0.1～9999HZ
報警輸出：二限報警或四限報警，報警方式、報警靈敏度可設置，繼電器輸出觸點容量AC220V/3A或AC220V/1A。
通訊輸出：接口方式——隔離串行雙向通訊接口RS485/RS422/RS232/Modem波特率——300～9600bps內部自由設定。
變送輸出：4～20mA、0～10mA、1～5V、0～5V 精度：±0.1%FS，12位D/A
饋電輸出：DC24V/30mA
電源：開關電源85～265VAC 功耗4W以下
三、選型表
代 碼說 明
KX-203 智能頻率計/轉速表/線速表
外型尺寸A橫式160×80×125mm(雙排四位LED顯示)
A/L橫式160×80×125mm(單排六位LED顯示)
A/S豎式160×80×125mm
B方式96×96×110mm
C橫式96×48×110mm
C/S豎式48×96×110mm
D方式48×48×110mm
報警輸出 -B□B0無報警輸出；B1-B4,1-4點報警
變送輸出 -X14-20mA輸出
-X20-10mA輸出
-X31-5V輸出
-X40-5V輸出
通訊輸出 -P微型打印機
-R串行通訊RS232
-S串行通訊RS485
饋電輸出 -V12帶DC12V饋電輸出
-V24帶DC24V饋電輸出
供電電源 -W220VAC供電
輸出信號 -M1NPN型脈沖
-M2PNP型脈沖
-M3TTL型脈沖
-M4模擬量1-5V或4-20mA二線制脈沖
-M5mV信號(適用于磁電式接近開關)
|
